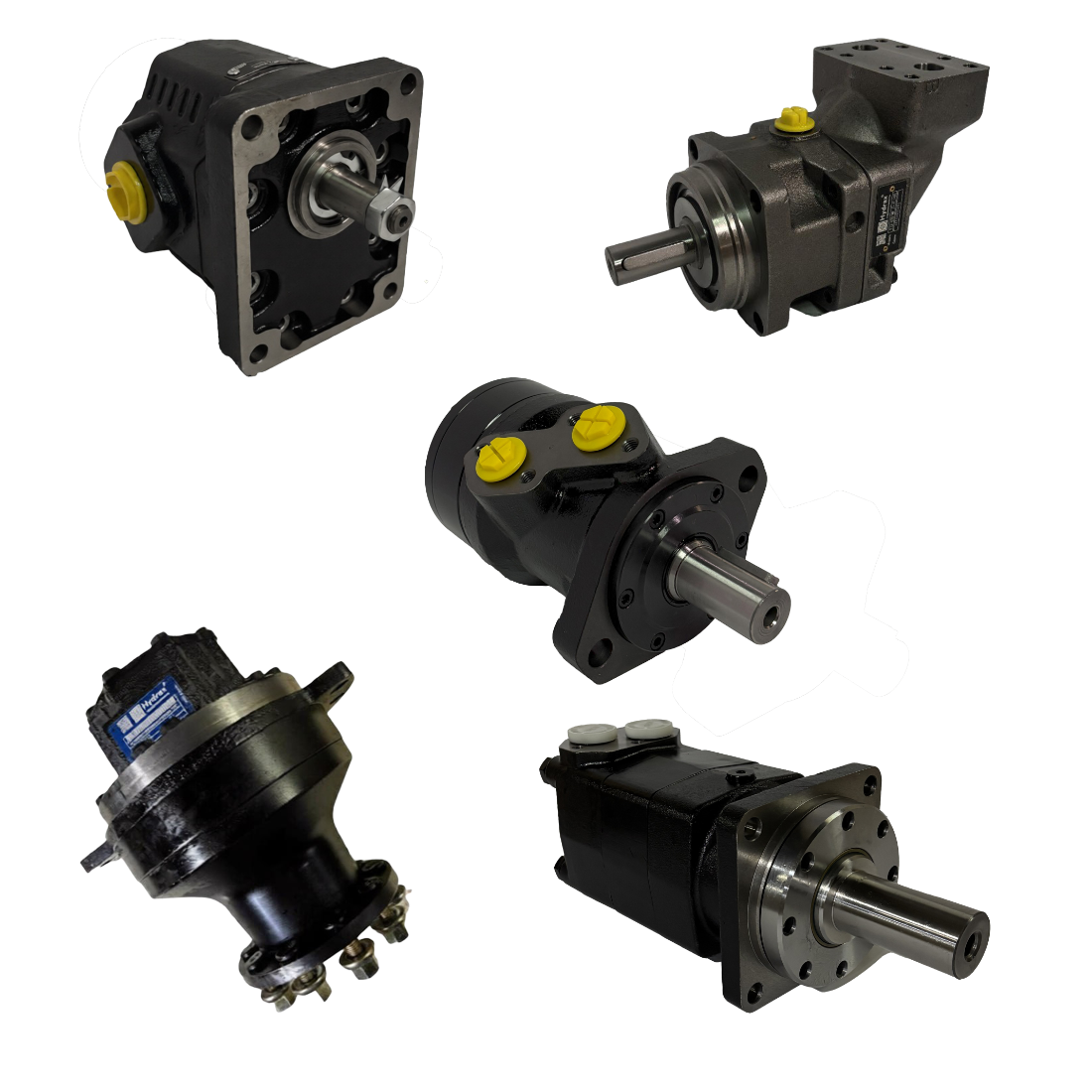

Гидравлические моторы преобразуют энергию потока рабочей жидкости в механическое вращение выходного вала. Сегодня в промышленности и мобильной технике наиболее распространены три типа гидромоторов: героторные, шестеренные и аксиально-поршневые. Ниже мы рассмотрим их более подробно.
Героторный гидромотор относится к классу высокомоментных моторов. Его рабочий узел состоит из двух основных деталей: внутреннего ротора с профилированными зубьями и наружного кольца — статора, имеющего на один зуб больше. Ротор установлен внутри статора эксцентрично и совершает сложное планетарное движение: он обкатывается по внутренней поверхности статора и одновременно вращается вокруг собственной оси. Между зубьями ротора и статора образуются замкнутые полости, объем которых меняется.
Принцип работы основан на героторном зацеплении. Рабочая жидкость под давлением подается в увеличивающиеся полости через распределительный диск или встроенный золотниковый распределитель, создавая крутящий момент на роторе. Далее карманы перемещаются к зоне уменьшения объема, и жидкость вытесняется в сливную линию. Вращение ротора передается на выходной вал через карданный или торсионный вал, а постоянная геометрическая связь обеспечивает непрерывное преобразование энергии. Героторные моторы отличаются очень высокой удельной мощностью на единицу объема и способны развивать значительные крутящие моменты при малых оборотах, нередко от единиц до нескольких сотен оборотов в минуту.
Шестеренный гидромотор конструктивно похож на шестеренный насос, но работает в обратном направлении. Наиболее распространен вариант с внешним зацеплением, где в корпусе установлены две одинаковые цилиндрические шестерни — ведущая и ведомая. Жидкость подается во входную полость, заполняет впадины между зубьями и корпусом, перемещается по периферии шестерен в зону низкого давления и вытесняется наружу. Крутящий момент создается за счет разницы давлений на зубья, находящиеся в зоне нагнетания и слива.
Ключевые элементы — прецизионно изготовленные шестерни, корпус с износостойкими втулками или подшипниками скольжения и боковые уплотнительные пластины, компенсирующие зазоры и повышающие объемный КПД. Шестеренные моторы не имеют сложных распределительных механизмов, что делает их чрезвычайно ремонтопригодными и недорогими. Они стабильно работают в широком диапазоне оборотов — от нескольких сотен до нескольких тысяч оборотов в минуту, но имеют ограничения по максимальному давлению и характеризуются заметной пульсацией крутящего момента из-за дискретного переноса жидкости порциями, заключенными во впадинах.
Аксиально-поршневой гидромотор использует группу поршней, расположенных параллельно оси вращения блока цилиндров или под небольшим углом. В зависимости от исполнения блок цилиндров может вращаться относительно неподвижного распределительного диска, или же наклонная шайба преобразует возвратно-поступательное движение поршней во вращение вала. В обоих случаях рабочий цикл начинается, когда поршень в зоне нагнетания выдвигается из цилиндра под давлением жидкости, скользя башмаком по наклонной поверхности и проворачивая выходной вал. После прохождения нижней мертвой точки поршень начинает втягиваться в цилиндр, вытесняя отработанную жидкость в сливную полость через серпообразные пазы распределителя.
Такая конструкция обеспечивает плавность хода, минимальные пульсации момента и очень высокий общий КПД, в том числе на малых оборотах. Аксиально-поршневые моторы могут быть нерегулируемыми (с постоянным рабочим объемом) и регулируемыми — с изменяемым углом наклонной шайбы, что позволяет бесступенчато менять частоту вращения и момент в широком диапазоне. Рабочие давления у этих машин достигают 400–500 бар, а скорости нередко превышают 3000–5000 об/мин. Платой за выдающиеся характеристики служит высокая стоимость, сложность изготовления и более жесткие требования к чистоте и качеству рабочей жидкости.
Выбор гидромотора определяется конкретной задачей, условиями эксплуатации и бюджетом.
Героторные моторы — незаменимы там, где нужно получить большой крутящий момент при низких оборотах без использования громоздкого редуктора. Они прекрасно проявляют себя в приводах шнеков, конвейерных лент, лебедок, в сельскохозяйственных машинах, буровом оборудовании, механизмах поворота малых экскаваторов и подъемниках. Их компактность и способность выдерживать радиальные нагрузки позволяют встраивать их непосредственно в колесные или барабанные узлы. Однако диапазон регулирования частоты ограничен.
Шестеренные гидромоторы — это компромисс между стоимостью и возможностями. Их выбирают для систем, где давление не превышает 200–250 бар, а требования к пульсациям некритичны. Обычно используются в приводах сельскохозяйственной техники, строительного оборудования средней мощности, смазочных систем, гидрофицированного инструмента и прессов. Простота обслуживания делают шестеренные моторы хорошим выбором для тяжелых условий с недостаточно тонкой фильтрацией жидкости.
Аксиально-поршневые гидромоторы — достаточно дорогостоящие и ориентированы на высокое давление, скорости и точность регулирования. Они доминируют в гидроприводах мощных машин — экскаваторов, бульдозеров, тяжелых тягачей, а также в промышленных установках, требующих плавного разгона и поддержания стабильной скорости: бумагоделательных и прокатных станах, испытательных стендах, морских лебедках. Регулируемые модели позволяют строить энергоэффективные гидрообъемные трансмиссии с оптимизацией расхода топлива.
Каждый из трех типов гидромоторов прочно занимает свою нишу, и универсального «лучшего» варианта не существует. Осознанный выбор всегда является результатом анализа конкретного технического задания, сопоставления рабочих параметров, стоимости и допустимых эксплуатационных ограничений.
